PN072 Pulssiruuvimeisseli – Pistoolityyppi, ei-sulkeutuva

PN072-pulssiruuvimeisseli – pistoolityyppi, ei-sulkeutuva on nopea pneumaattinen kiinnitystyökalu, joka on suunniteltu luotettavaa vääntömomentin syöttöä, pientä reaktiovoimaa ja erinomaista ergonomiaa varten. Öljyhydraulisen pulssimekanismin ansiosta se tarjoaa tasaisen ja vakaan vääntömomentin ilman isku- tai kytkintyökaluihin tyypillistä reaktioiskua. Nopeaan ja jatkuvaan tuotantoon suunniteltu PN072 varmistaa erinomaisen vääntömomentin tasaisuuden ja käyttömukavuuden. Sen ei-sulkeutuva rakenne mahdollistaa kiristysajan manuaalisen hallinnan, mikä tarjoaa käyttäjille joustavuutta sovelluksissa, joissa vääntömomentin tarkkuus ja tunto-ohjaus ovat yhtä tärkeitä. Edistyneellä ilmamoottoritekniikalla ja tarkkuuskoneistetulla pulssiyksiköllä varustettu malli tarjoaa kestävää suorituskykyä monenlaisissa teollisissa kokoonpanosovelluksissa.

Avainominaisuudet

• Öljyhydraulinen pulssimekanismi – Tarjoaa tasaisen vääntömomentin siirron ja yhdenmukaiset kiinnitystulokset vähäisellä tärinällä ja minimaalisella reaktiovoimalla.

• Ei-sulkeutuva muotoilu – Mahdollistaa käyttäjän ohjaaman kiristämisen sovelluksissa, jotka vaativat manuaalista vääntömomentin säätöä tai pehmeää liitoksen joustavuutta.

• Nopea ja suuri vääntömomentti – Varmistaa nopeat ja tehokkaat kiinnityssyklit, mikä parantaa tuottavuutta teollisuuden kokoonpanolinjoilla.

• Kestävä alumiiniseoskotelo – Kevyt ja kestävä rakenne takaa pitkän käyttöiän vaativissa ympäristöissä.

• Ergonominen pistoolikahvan muotoilu – Parantaa mukavuutta, tasapainoa ja hallintaa pitkäaikaisessa käytössä.

• Matala melu ja tärinä – Hydraulinen pulssienvaimennusjärjestelmä minimoi käyttäjän väsymyksen ja parantaa työolosuhteita.

• Tehokas ilmamoottori – Optimoitu voimakkaalle vääntömomentille ja pienemmälle ilmankulutukselle, mikä alentaa käyttökustannuksia.

• Helppo huolto ja öljyn täyttö – Modulaarinen rakenne yksinkertaistaa purkamista ja huoltoa, mikä minimoi seisokkiajat.

Sovellukset

PN072-pulssiruuvimeisseli (pistoolityyppi, ei-sulkeutuva) sopii monenlaisiin keski- ja suurivääntömomentin kokoonpanosovelluksiin, mukaan lukien:

• Autojen ja moottoripyörien kokoonpano – alustan, moottorin ja alikomponenttien kiinnitys

• Koneiden ja teollisuuslaitteiden valmistus – kestävä, korkean vääntömomentin ruuvikiinnitys

• Laite- ja metallikotelon kokoonpano – nopeat, vähän tärinää aiheuttavat toiminnot

• Ilmailu- ja tarkkuusmekaaninen kiinnitys – vääntömomenttia vaativat, toistuvat tehtävät

• OEM-tuotantolinjat – jatkuvaan käyttöön tarkoitettu kokoonpano, joka vaatii vakautta ja ergonomista käyttöä

Suorituskyvyn edut

• Tasainen vääntömomenttilähtö – Öljyhydraulinen pulssijärjestelmä tuottaa vakaan ja toistettavan vääntömomentin erilaisissa niveltyypeissä.

• Matala reaktiovoima – Hydraulinen vaimennus poistaa iskutyökaluille tyypillisen vääntömomentin aiheuttaman takapotkun ja parantaa siten käyttäjän turvallisuutta.

• Suuri tuottavuus – Nopeat sykliajat ja suuri vääntömomentti lisäävät tehoa massatuotantoympäristöissä.

• Kuljettajan mukavuus – Pistoolin muotoinen ergonominen muotoilu vähentää käden rasitusta ja tärinää, mikä mahdollistaa pitkän ja väsymättömän käytön.

• Kestävä ja luotettava – Teollisuusluokan komponentit ja tarkka kokoonpano takaavat luotettavan ja pitkäaikaisen käytön.

• Matala huolto – Synteettinen öljyvoitelu ja modulaarinen pulssiyksikkö minimoivat huoltovälin ja pidentävät työkalun käyttöikää.

Tekniset edut

• Operaation tyyppi: Ei-sulkeutuva, manuaalisesti ohjattu vääntömomenttikäyttö

• Mekanismi: Hydraulinen pulssikäyttö, jossa vääntömomentin tuotto on vähäinen

• Suunnittelu: Ergonominen pistoolikahva tasapainoiseen käsittelyyn

• Vääntömomentin alue: Keskikokoinen ja suuri vääntömomentti sopii teollisiin kokoonpanosovelluksiin

• Suuntaohjaus: Eteen-/taaksepäinvipu nopeaan käyttöön

• Huolto: Yhteensopiva ZPO-1L synteettinen pulssityökaluöljy parhaan suorituskyvyn ja pidennettyjen huoltovälien saavuttamiseksi

• Ilmansyöttö: Optimoitu tehokkuudelle vakiokäyttöpaineessa 0.63 MPa (90 psi)

Miksi valita PN072-pulssiruuvimeisseli – pistoolityyppinen, ei-sulkeutuva

PN072 Pulssiruuvimeisseli – Pistoolityyppi, ei-sulkeutuva tarjoaa täydellisen yhdistelmän nopeus, vääntömomentin tasaisuus ja käyttömukavuus teollisiin kiinnitystöihin. Sen öljyhydraulinen pulssimekanismi tuottaa tasaisen vääntömomentin ja minimoi tärinän, kun taas sulkematon kokoonpano mahdollistaa manuaalisen ohjauksen vaihtelevissa liitosolosuhteissa ja suuremman kokoonpanojoustavuuden. Kehitetty sitoutumisemme mukaisesti Tehoa, tarkkuutta ja tuottavuuttaPN072 on todistettu valinta valmistajille, jotka etsivät tehokasta ja reaktiotonta kiinnitystä, pitkä työkalun käyttöikä ja ergonominen muotoilu jatkuvassa tuotantoympäristössä.

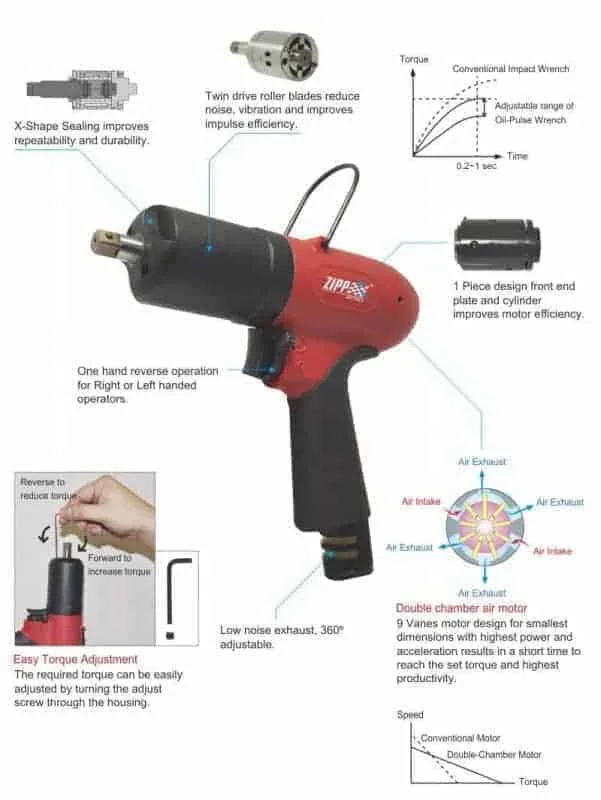

• X-Shape Sealing parantaa toistettavuutta ja kestävyyttä.
• Kaksoisvetorullat vähentävät melua ja tärinää sekä parantavat impulssitehokkuutta.
• 1-osainen etulevy ja sylinteri parantavat moottorin tehokkuutta.
• Kaksikammioinen ilmamoottori
  – 9-siipinen moottori on suunniteltu pienimmille mitoille ja suurimmalle teholle ja kiihtyvyydelle, minkä ansiosta asetettu vääntömomentti saavutetaan lyhyessä ajassa, ja vaadittu suurin vääntömomentti voidaan saavuttaa helposti.
• Yhdellä kädellä tapahtuva peruutustoiminto oikea- tai vasenkätisille.
• Hiljainen pakokaasu, 360º säädettävä.
• Helppo vääntömomentin säätö
  – Vaadittua vääntömomenttia voidaan helposti säätää kiertämällä säätöruuvia kotelon läpi.

Tekniset tiedot:

• Hex Drive: 1/4" HEX
• Pultin kapasiteetti: M8 ~ M10
• Kovalla nivelellä mitattuna
  Min. Öljynpaine / 0.4 MPa: 25 (18.4) Nm (Lb-ft)
  Min. Öljynpaine / 0.5 MPa: 28 (20.7) Nm (Lb-ft)
  Min. Öljynpaine / 0.6 MPa: 31 (22.9) Nm (Lb-ft)
  Max. Öljynpaine / 0.4 MPa: 36 (26.6) Nm (Lb-ft)
  Max. Öljynpaine / 0.5 MPa: 39 (28.8) Nm (Lb-ft)
  Max. Öljynpaine / 0.6 MPa: 42 (31) Nm (Lb-ft)

• Vapaa nopeus: 5500 rpm
• Ilmastointi: 0.45 m³/ Min
• Melutaso: 88 dB(A)
• Paino: 1.35 kg
• Ilmanottoaukon koko: NPT 1/4"

• Suositeltu mitattu ilmanpaine: 60–90 psi (4 kg/cm² ~ 6 kg/cm²) (0.4 Mpa–0.6 Mpa)

• Ilmaletkun koko: 10 mm x 6.5 mm (mallille 042–062), 12 mm x 8 mm (mallille 072)

• Yllä olevat tiedot on mitattu 4 kg/cm²–6 kg/cm² ilmanpaineella.
