TCB-momentin säädin
- Patentoitu ohjausalgoritmi ja laite kaikkien jatkuvatoimisten ja epäjatkuvien ilmakäyttöisten vääntömomenttityökalujen, erityisesti ilmaiskuavainten, räikkäavaimien, ilmaöljypulssiavainten sekä vaihteiston vääntömomentin kertoimien vääntömomentin ohjaamiseen, riippumatta työkalun merkistä ja sen suunnitellusta mekanismista. tyydyttävä ohjaustarkkuus ja kestävyys.
- Ohjelmoitava pulttijärjestyksen ohjaustoiminto, kun kiinnitetään merkityllä pultilla tai anturipultilla.
- Ratkaisee vääntömomenttihäviön ongelmat, jotka voivat aiheutua nivelen kovuuden vaihtelusta, pulssityökalujen hydraulinesteen lämpötilan noususta tai työkalun pitoasennosta jatkuvan käytön aikana ja kompensoi automaattisesti dynaamisen momenttihäviön sallitulla työmomenttialueella. .
Vakiopakkaus:
Ohjain, virtajohto, ilmaletkun liitin, antenni x 2., TCA-IPC01 ohjaimen sisääntulo – 2M letku+liitin + FR-yksikkö -10kg/cm2 max., & TCA-OPC01 Ohjaimen ulostulo – 3M letku+liitin.
Lisävarusteet:
- 24V kolmivärinen valopylväs summerilla
- Viivakoodinlukija
- Tulostin.
 |
Valinnainen: ZTPAMB6-73ROG 24V kolmivärinen valopylväs summerilla |
Ohjelmistot ja toiminnot
- Pulssi-avain
- Anturitila (Toimi anturin kanssa)
- Painetila (ilman kaikuanturia)
- Track-tila (pehmeälle liitokselle) - Momenttiavain
- Vääntömomentti
- Vääntömomentti + kulma
- Napsauta jakoavainkiskotilaa
- Napsauta jakoavaimen tarkastustilaa - Iskunvaimennin
- Anturitila (Toimi anturin kanssa)
– Painetila (työ ilman anturia)
- Track-tila (pehmeälle liitokselle) - Työjärjestys
Jakoavain (opt.-tila)
Vääntömomenttimittari (opt.-tila)
Vääntömomentin kerroin (Opt.-tila) - Signaalin lähde: momenttianturi, ilmanpaineanturi, anturipultti tai merkitty pultti.
- Vääntömomentin tarkistus: Poikkeama ja vaihto.
- Työkalun vääntömomentin kapasiteetin kalibrointi: Helppo asentaa TH & TL käyttöpainealueella muutamassa minuutissa.
- Tavoitevääntömomentin asetus: Mikä tahansa tavoitemomenttiarvo voidaan valita ja syöttää kalibroidun vääntömomentin alueella.
- Käyttöilman paine: Automaattisesti säädetty vastaavaan tavoitevääntömomenttiin (suositus on 100–120 psi tuloilman paine).
- Ilman virtausnopeus: Vain digitaalisella virtausmittarilla varustettu TCA/TCB. Käännä työkalun ilmavirran säädin maksimiasentoon, järjestelmä säätää automaattisesti oikean virtausnopeuden vastaavaan tavoitemomenttiin.
- Vaiheittainen pultointi: Aseta kunkin vaiheen pulttivaiheet ja tavoitemomentin prosenttiosuus 1 - 4 portaan tarpeen mukaan. Järjestelmä säätää ilmanpainetta ja virtausnopeutta vastaavasti.
- Pulttien lukumäärä: Aseta kiinnitettävien pulttien määrä. Vasta kun jokaisen vaiheen kaikki pultit on kiinnitetty, järjestelmä siirtyy seuraavaan vaiheeseen ja säätelee ilmanpainetta ja virtausnopeutta vastaavasti ja automaattisesti.
- Vääntömomentin kompensointi: Järjestelmä kompensoi momenttihäviön, joka voi aiheutua pulttiliitoksen kovuuden vaihtelusta tai pulssiavaimen hydraulinesteen lämpötilan noususta tai käyttäjän asennosta pitää työkalua prosessin aikana automaattisesti sen sallituissa toimintakunnissa. ilmanpainealue.
- Etävalvonta: Internetin tai Ethernetin kautta VNC:n kautta matkapuhelimen, tabletin ja PC:n tietojen tarkkailuun tai parametrien asettamiseen momenttisäätimessä.
- Toiminnan hallinta: Rajoitukset Käyttöoikeusasetuksen kautta käytettäviin toimintoihin, kuten operaattorin tunnuksen ja toiminnan keston kirjaamiseen.
- Vääntömomentin säädön tarkkuus: ±5 %~±15 %.
- Työjärjestys: Tukee 10 esiasetettua vääntömomenttityökalusarjaa pultattaessa peräkkäin.
- Tuotantotietue: jäljitettävissä USB:n, Ethernetin kautta tai viedään pilvipalvelimelle langallisten tai langattomien yhteyksien kautta.
- Vääntömomentin säätimen takuuaika:
* 12 kuukautta ostopäivästä.
* Valmistaja korjaa tai vaihtaa kaikki viallisista materiaaleista tai valmistuksesta johtuvat viat. Tämä takuu ei kata osien vikoja, jotka johtuvat rikkoutuneesta / puuttuvasta tiivisteetiketistä, väärinkäytöstä, muutoksista, laadukkuudesta, väärinkäytöstä tai normaalista kulumisesta.
 |
 |
||

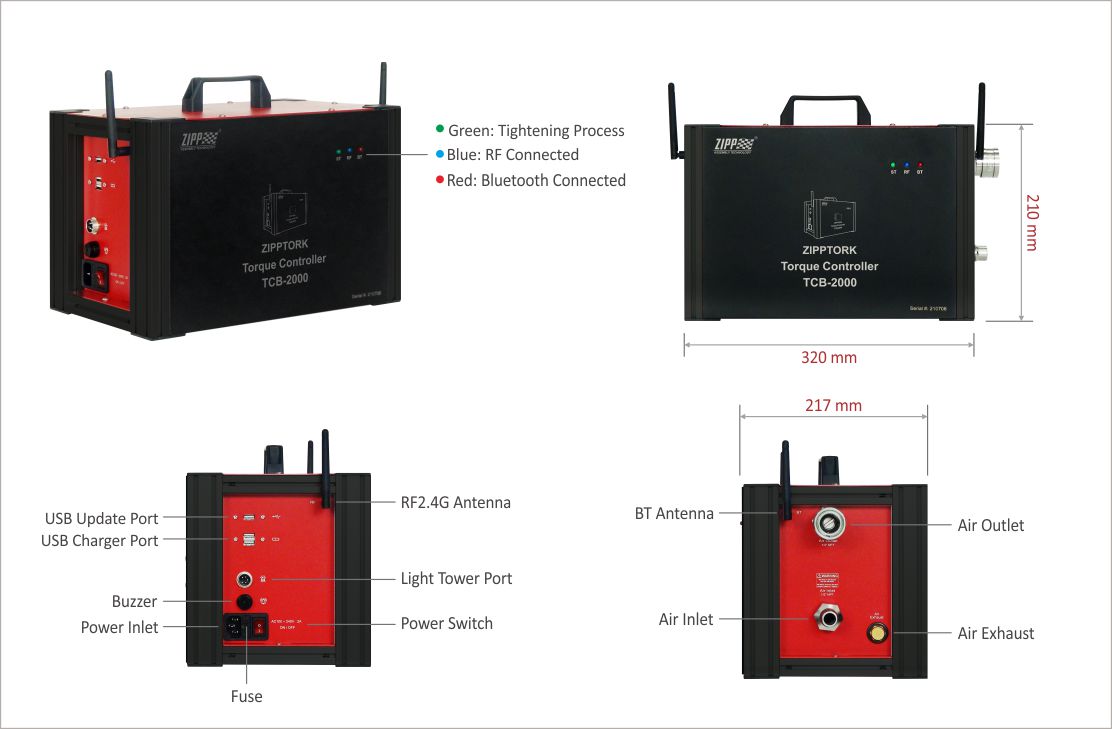

| Malli | TCA-2000 | TCB-2000 | |
| Max. Virtausnopeus | 2000 l / min | 2000 l / min | |
| Kosketa Paneelin koko | 10″ kosketuspaneeli | HUOM / Tabletti | |
| Virtalähde | AC 100V ~ 240V /2A | AC 100V ~ 240V /2A | |
| Yhteysportti | USB | 1 | 1 |
| RS232 | 2 | 1 | |
| RJ45 | 1 | N / A | |
| Langaton antenni | RF2.4G | 2 | 1 |
| BT -antenni | Kyllä | 1 | |
| Kaiutin | 1 | 1 | |
| Valotornin lähtöportti | 1 | 1 | |
| Summeri | 80dB | 80dB | |
| USB-latausportti | 2 | 1 | |
| Virtausnopeuden tunnistus | Kyllä | Ei | |
| Automaattinen virtausnopeuden säätö | Kyllä | Ei | |
| Toimintatila | Öljypulssiavain | Kyllä | Kyllä |
| Ilmansyöttöavain | Kyllä | Kyllä | |
| Manuaalinen momenttiavain | Kyllä | Kyllä | |
| Ilman vääntömomentin kerroin | Kyllä | Kyllä | |
| Työjärjestys | Kyllä | Kyllä | |
| Ohjauksen tarkkuus | Staattinen vääntömomentti (%) | ±1 %~±5 % | ±1 %~±5 % |
| Dynaaminen vääntömomentti (%) | ±5 %~±15 % | ±5 %~±15 % | |
| Kierteen koko | Tuloaukko | 1/2 tuuman NPT | 1/2 tuuman NPT |
| pistorasia | 1/2 tuuman NPT | 1/2 tuuman NPT | |
| Kieli | Yksinkertaistettu kiina, perinteinen kiina, englanti, japani ja espanyol |
Perinteinen kiina, Englanti & Espanyol |
|
| Järjestelmäparametri | Kyllä | Kyllä | |
| Staattinen vääntömomentti | Kyllä | Kyllä (vääntömomentti ja kulma) | |
| Dynaaminen vääntömomentti | Kyllä | Kyllä | |
| Monivaiheinen koulutus | Kyllä | Kyllä | |
| Työjärjestys ( dynaaminen ja staattinen ) | Dynaaminen | Dynaaminen + Stastinen | |
| Renkaiden kokoonpanojärjestelmä | Ei | Kyllä | |
| näyttö | HMI mukana | Sisäänrakennettu tai erillinen näyttö | |
| Työn tiedot | Pulttien kokonaismäärä | Yhden päivän raportti, yhden työpaikan raportti & pulttien laskenta |
|
| pilvi | MEKin | WEB | |
| Työtietojen vienti | Kaikki tiedot Excel-muodossa | voi valita päivämäärän viedä Exceliin, PDF- tai CSV-muodossa |
|
| Työtietojen muisti | 150K | No Limit | |
| Vääntömomenttikäyrän näyttö | Ei | Kyllä | |
| Mitat | Pituus (L) | 370mm | 320mm |
| Leveys (W) | 214mm | 217mm | |
| Korkea (H) | 266mm | 210mm | |
| Nettopaino | 10.5kg ± 0.5kg | 6kg ± 0.5kg | |
