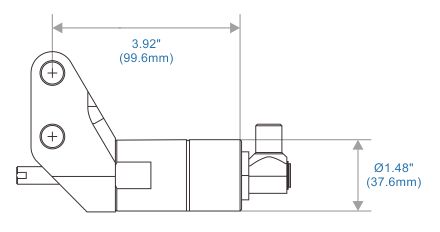

Z3500C Pneudraulinen C –Jokeen puristimet
Ominaisuudet
- Laadukkaat teollisuusluokan puristusniittipuristimet kiinteiden niittien asennukseen.
- Kompakti koko ja kevyempi verrattuna nykyisiin markkinoilla oleviin pneumaattisiin puristimiin.
- VAKIONA VOIMA koko iskualueella.
- Rakennettu korkealaatuisista lentokonelaatuisista materiaaleista ja ominaisuuksista, jotka on pidetty lähellä toleransseja, vuosien luotettavan toiminnan takaamiseksi.
- Painon vähentäminen ja jatkuva voima vähentävät käyttäjän väsymistä ja parantavat jokaisen niittaustyön laatua.
Näiden puristimien kaupalliset käyttäjät
AIRBUS, ALCOA, BARNES AEROSPACE, BEECHCRAFT, BOEING AIRCRAFT, CANADA NATIONAL DEFENCE, DELTA AIRLINES, GE AIRCRAFT ENGINES, HONDA AIRCRAFT, ROREAN AEROSPACE, ROYA, ROYA, LODE KING AEROSPRESS, LIGHTOLCE AIRCRAFTOS, LIGHTOLCE POLYCERUMPORTS. – USA, SCHILLING ROBOTICS, SPIRIT AEROSYSTEMS, UTC AEROSPACE SYSTEMS, US ARMY, US AIR FORCE, Evergreen Aviation Precision Corp. (EGAP)
3.5K FORCE
Tekniset tiedot:
- Paino (ilman ikettä): 1.25 (0.56) lb (Kg)
- Vaadittu nesteenpoisto: 0.55 (9) in³ (cc)
- Voima normaalissa nestepaineessa: 3480 (15.5) Lbf (KN)
- Normaali hydraulipaine: 3500 (24.1) psi (MPa)
- Hydraulipaine MAX: 4500 (31) psi (MPa)
- Niittisarja (puristustappi) Matka: 0.55 (14) tuumaa (mm)
ZPI-9009
Pneudraulinen vahvistin
ZPI-11016
Pneudraulinen vahvistin
F14G
Jalkapoljin, vartioitu
| HH18L | 6′(1.8m) hydrauliletkusarja liittimellä |
| HH24L | 8′(2.4m) hydrauliletkusarja liittimellä |
| HH30L | 10′(3m) hydrauliletkusarja liittimellä |
| H18L | 6′(1.8m) hydrauliletkusarja |
| H24L | 8′(2.4m) hydrauliletkusarja |
| H30L | 10′(3m) hydrauliletkusarja |
* "C" ike on ostettava erikseen
| Puristin Malli |
Niitin kapasiteetti Halkaisija |
Fluid Disp edellytetään in³ (cc) |
Force At Normal Hyd paine lbf(kN) |
Hydraulinen paine | Niittisarja (pakkausnasta) Matkatuumaa (mm) |
Paino (ei ikettä) lbs (kg) |
||
| Aluna | Teräs | normaali psi (MPa) |
MAX psi (MPa) |
|||||
| Z3000C | 1/8 (3.2) | 3/32 (2.4) | 0.39 (6.4) | 2690 (11.9) | 3500 (24.1) | 4500 (31) | 0.5 (12.7) | 1.05 (0.47) |
| Z3500C | 5/32 (4) | 1/8 (3.2) | 0.55 (9) | 3480 (15.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.25 (0.56) |
| Z6000C | 3/16 (4.8) | 5/32 (4) | 0.97 (15.9) | 6185 (27.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.72 (0.78) |
| Z9000C | 1/4 (6.4) | 3/16 (4.8) | 0.32 (21.6) | 8420 (37.4) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 2 (0.91) |
| C-Yoke Puristusjärjestelmä |
Sisältö mukana | |||||||
| Z3000CK-0 | Z3000C+ZPI-9009 3K PURISTUSJÄRJESTELMÄ, EI OIKETTA | |||||||
| Z3500CK-0 | Z3500C+ZPI-11016 3.5K PURISTUSJÄRJESTELMÄ, EI OIKETTA | |||||||
| Z6000CK-0 | Z6000C+ZPI-15047F 6K PURISTUSJÄRJESTELMÄ, EI YOKETTA | |||||||
| Z9000CK-0 | Z9000C+ZPI-15047F 9K PURISTUSJÄRJESTELMÄ, EI YOKETTA | |||||||
*Kaikki C-Squeezerit hyväksyvät alan standardinmukaiset CP-214-kannattimet. *Kaikki puristimet hyväksyvät niittisuuttimet, joissa on 3/16" (0.187") varret.
CP214 yhteensopiva ike
| Malli | Päästä | Kuilu | ”A” | "B" | "C" | Paksuus |
| C030C08 | 0.78 " | 1.1 " | 2.72 " | 2.16 " | 1.12 " | 0.57 " |
| C030C09 | 0.9 " | 1.02 " | 3.27 " | 2.69 " | 1.12 " | 0.75 " |
| C030C13 | 1.33 " | 1.41 " | 2.72 " | 2.87 " | 1.4 " | 0.57 " |
| C030C14 | 1.4 " | 1.02 " | 3.73 " | 3.02 " | 1.4 " | 0.75 " |
| C030C15 | 1.5 " | 1.25 " | 2.98 " | 3.39 " | 1.12 " | 0.57 " |
| C030C30 | 3 " | 1.25 " | 4.44 " | 3.29 " | 1.12 " | 0.57 " |
| C030C40 | 4 " | 1.25 " | 5.89 " | 3.76 " | 1.12 " | 1.83 " |
| C030L25 | 2.5 " | 1.25 " | 3.67 " | 3.98 " | 1.12 " | 0.57 " |
| Z3028-1 | 1.32 " | 1.5 " | 3.23 " | 3.72 " | 1.4 " | 1 " |
| Z3028-2 | 2.07 " | 1.5 " | 4.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-3 | 3.07 " | 1.5 " | 5.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-4 | 4.07 " | 1.5 " | 6.35 " | 4.22 " | 1.4 " | 1 " |
| Z3028-5 | 1.49 " | 1.92 " | 3.46 " | 5.68 " | 1.12 " | 1.18 " |
| Z3028-6 | 3.53 " | 3.93 " | 6.77 " | 7.09 " | 1.5 " | 1.38 " |
*Vahvista meistinpitimen pituus tilauksen yhteydessä.
