TTEB-sarjan langaton pyörivä vääntömomenttianturi – kärkipitimen lähtö

TTEB-sarjan langaton pyörivä vääntömomenttianturi – kärkipitimen lähtö kytkin-, hammaspyörä- tai manuaaliruuveille

TTEB-sarjan langaton pyörivä vääntömomenttianturi, jossa on kärkipitimen lähtö, on edistynyt työkalu tarkkaan vääntömomentin mittaukseen sovelluksissa, jotka vaativat kärkipitimen liitäntää. Tämä muunnin sopii erinomaisesti käytettäväksi teollisuudenaloilla, joilla tarkkuus, luotettavuus ja tiedonkeruun helppous ovat ratkaisevan tärkeitä, kuten elektroniikan kokoonpanossa, autoteollisuudessa ja teollisessa kunnossapidossa. TTEB-sarjassa on langaton tiedonsiirto, joka tarjoaa reaaliaikaista palautetta ja parantaa toiminnan tehokkuutta.

Tärkeimmät ominaisuudet ja edut

• Tarkka vääntömomentin mittaus teränpitimen lähdöllä: TTEB-sarja on erityisesti suunniteltu tarjoamaan tarkkoja vääntömomentin mittauksia työkaluille, joissa käytetään teränpitimiä. Tämä tarkkuus varmistaa, että kiinnittimet kiristetään täsmälleen määritettyyn vääntömomenttiin, mikä on ratkaisevan tärkeää kokoonpanojen eheyden ylläpitämiseksi, erityisesti herkissä sovelluksissa, kuten elektroniikassa ja tarkkuuskoneissa.

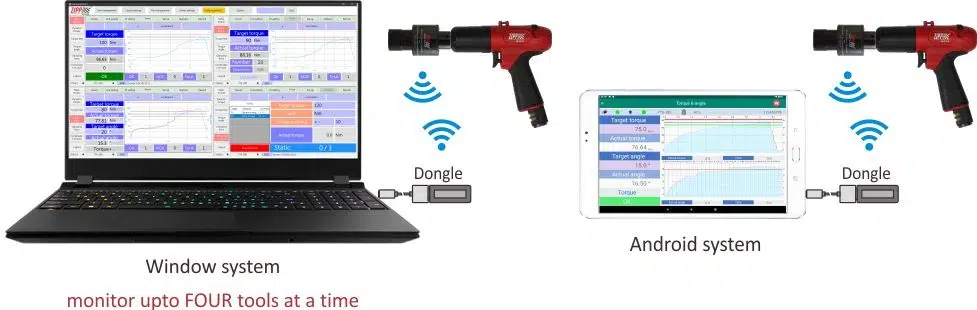

• Langaton tiedonsiirto: TTEB-sarjassa on langaton tekniikka, joka mahdollistaa vääntömomenttitietojen reaaliaikaisen siirron yhteensopiviin laitteisiin, kuten tietokoneisiin, kannettaviin tietokoneisiin ja valvontajärjestelmiin. Tämä poistaa fyysisten yhteyksien tarpeen, tarjoaa enemmän joustavuutta ja liikkuvuutta työtilassa sekä mahdollistaa tehokkaamman tiedonkeruun ja -analyysin.
• Bittipidikkeen käyttöliittymä: TTEB-sarjan muuntimessa on kärkipitimen lähtö, joten se on yhteensopiva monenlaisten kärkityyppien kanssa ja monipuolinen erilaisiin tehtäviin. Tämä liitäntä on erityisen hyödyllinen ympäristöissä, jotka vaativat nopeita työkalunvaihtoja, sillä se mahdollistaa saumattoman siirtymisen erityyppisten kiinnittimien välillä.
• Suuri tarkkuus ja luotettavuus: TTEB-sarjan muuntimet on suunniteltu erittäin tarkkaan vääntömomentin mittaukseen, mikä varmistaa yhdenmukaiset ja luotettavat tulokset. Tämä tarkkuus on ratkaisevan tärkeää sovelluksissa, joissa pienetkin poikkeamat voivat johtaa tuotevikoihin tai vaarantaa turvallisuuden.
• Kestävä ja kompakti muotoilu: Teollisuuslaatuisista materiaaleista valmistettu TTEB-sarjan anturi on suunniteltu kestämään päivittäistä käyttöä vaativissa ympäristöissä. Sen kompakti ja kestävä rakenne takaa pitkän aikavälin luotettavuuden myös ankarissa olosuhteissa, joten se on ihanteellinen valinta suuria tuotantolinjoja ja kenttätöitä varten.
• Käyttäjäystävällinen käyttö ja integrointi: TTEB-sarja on suunniteltu helppoa asennusta ja käyttöä silmällä pitäen. Sen intuitiivinen langaton käyttöliittymä yksinkertaistaa vääntömomenttitietojen valvontaa ja tallennusta, ja sen kompakti muotoilu varmistaa saumattoman integroinnin olemassa oleviin työkaluihin ja järjestelmiin.
• Monipuoliset sovellukset: TTEB-sarja soveltuu monenlaisiin teollisuus- ja valmistussovelluksiin, kuten elektroniikan kokoonpanoon, autoteollisuuteen ja yleiseen teolliseen kunnossapitoon. Sen yhteensopivuus kärkipitimien kanssa tekee siitä erityisen hyödyllisen tehtävissä, jotka vaativat tarkkaa vääntömomentin säätöä erityyppisten kärkien välillä.

Sovellukset

TTEB-sarjan langaton pyörivä vääntömomenttianturi sopii erinomaisesti esimerkiksi seuraaviin sovelluksiin:

• Elektroniikan kokoonpano: Tämä työkalu mahdollistaa tarkan vääntömomentin mittauksen elektroniikkakomponenttien kokoonpanon aikana varmistaen, että herkät osat kiinnitetään vaurioitta.
• Autojen valmistus: Varmistaa tarkan vääntömomentin kohdistamisen auton osien kokoonpanon aikana, mikä edistää ajoneuvon turvallisuutta ja luotettavuutta.
• Teollinen huolto: Käytetään huolto- ja korjaustöissä varmistamaan, että kiinnikkeet on kiristetty oikeiden spesifikaatioiden mukaisesti, mikä auttaa pidentämään koneiden ja laitteiden käyttöikää.
• Tarkkuustekniikka: Tukee huolellista vääntömomentin hallintaa vaativia tehtäviä, kuten tarkkuusinstrumenttien ja koneiden kokoamista, joissa tarkkuus on ensiarvoisen tärkeää.

Miksi valita TTEB-sarjan langaton pyörivä vääntömomenttianturi?

TTEB-sarjan langaton pyörivä vääntömomenttianturi tarjoaa poikkeuksellista tarkkuutta, monipuolisuutta ja kätevyyttä ammattilaisille, jotka tarvitsevat tarkkaa vääntömomentin mittausta teränpitimen liitännällä. Sen langattomat ominaisuudet parantavat toiminnan tehokkuutta mahdollistamalla reaaliaikaisen tiedonsiirron ja poistamalla hankalat kaapelit. Kestävä rakenne varmistaa pitkäaikaisen luotettavuuden, mikä tekee siitä olennaisen työkalun monissa teollisissa sovelluksissa elektroniikan kokoonpanosta autoteollisuuteen. Olipa kyseessä sitten tuotantoympäristö tai huoltotehtävät, TTEB-sarja tarjoaa tarkkuutta ja helppokäyttöisyyttä optimaalisten tulosten saavuttamiseksi.

• Ainoa langaton pyörivä vääntömomenttianturi, joka soveltuu dynaamiseen pulttaukseen tarkoitettuihin isku- tai öljypulssimomenttityökaluihin.
• Se on suunniteltu ainutlaatuisella patentoidulla tärinänvaimennusmekanismilla dynaamiseen pulttien vääntömomentin hallintaan voimakkaiden iskujen aikana.
• Vakiopakkaus: momenttianturi, latauskaapeli ja magneettikytkin.
• Lisävarusteet:
  1. Dongle Android-laitteille tai Windows-tietokoneelle/kannettavalle.
  2. Anturin suojakansi.

Laturi	Tyyppi C 5V / 1A
IO(1)	USB Type-C *1
IO(2) Langaton	RF 2.4G jopa 20M
Nolla tasapaino	<±0.5% FSD/°C
Staattinen tarkkuus	±1% FSD
Lämpötila	-10 ° C ~ 60 ° C
Kosteus	10 ~ 75% tiivistymätön
Latausaika	5 % - 100 %, 2 tuntia
Valinnainen dongle: P/N: DG-CP Androidille P/N: DG-WIN ikkunalle	Valinnainen anturi Suojakuori: P/N: TPC-100 20/50/100 Nm P/N: TPC-250 vääntömomentille 180/250 Nm P/N: TPC-500 vääntömomentille 500/750 Nm P/N: TPC-2000 1000/1500/2000 Nm

Ohjelmistot ja toiminnot

• Sovellettavissa:
  Öljypulssiavain, iskujakoavain, hammaspyöräavain, momenttiavain, kytkimen tyyppi, momenttityökalu ja napsauta Jakoavain.
• Mittaus: Vääntömomentti, kulmaliike ja pulssilaskenta.
• RF-työtaajuus: 60 kanavaa voidaan yhdistää TCA/TCB:n kanssa.
• Toimintojen tarkistus: Kun tämä on käytössä, tehon, signaalin laadun, vääntömomentin, kulman ja muiden parametrien tila tarkistetaan automaattisesti.
• Kytkin: Kytke päälle magneetilla.
• LED-valo:
  Sininen / oranssi kaksoisväri:
  Oranssi kestää pitkään ~ alhainen teho, sininen kestää pitkään ~ RF tiedonsiirrossa, sininen vilkkuva ~ pariliitos ohjaimen kanssa, oranssi
  Tuike ~ epänormaalia.
  Punainen/vihreä kaksoisväri: punainen ~ lataus, vihreä ~ täysi lataus.

Järjestelmän vähimmäisvaatimukset:

Käyttöjärjestelmä	Windows 10 tai uudempi	Android 7.0 tai uudempi
Minimi CPU	Core i3	Quad-core
Järjestelmän vähimmäismuisti (RAM)	4G	3G
Minimi vapaa tallennustila:	32GB	32GB

Takuuaika:

• Vääntömomentin säädin – 12 kuukautta ostopäivästä.
  Valmistaja korjaa tai vaihtaa tuotteet, jos viat johtuvat materiaali- tai valmistusvirheistä. Tämä takuu ei kata osan vikaantumista, joka johtuu rikkoutuneesta tai puuttuvasta sinettitarrasta, väärinkäytöstä, muutoksista, huolimattomuudesta, väärinkäytöstä tai normaalista kulumisesta.
• Muunnin -
  TTE(H)-sarja: 12 kuukautta ostopäivästä tai 200,000 XNUMX sykliä.
  TTA(H)- ja TTEB-sarjat: 12 kuukautta ostopäivästä tai 500,000 XNUMX sykliä.
  Akku: 3 kuukautta ostopäivästä.
  Signaalin vastaanottokortti: 12 kuukautta ostopäivästä.
  Valmistaja korjaa tai vaihtaa tuotteet, jos niiden viat johtuvat materiaali- tai valmistusvirheistä. Tämä takuu ei kata osien vikoja, jotka johtuvat ylikiristyksestä, TTA(H)-sarjan osien käytöstä iskutyökaluissa tai akkutyökaluissa, rikkoutuneista/puuttuvista sinettitarroista, väärinkäytöstä,
  muuttaminen, huolimattomuus, väärinkäyttö tai normaali kuluminen.
• Dongle – 12 kuukautta ostopäivästä.

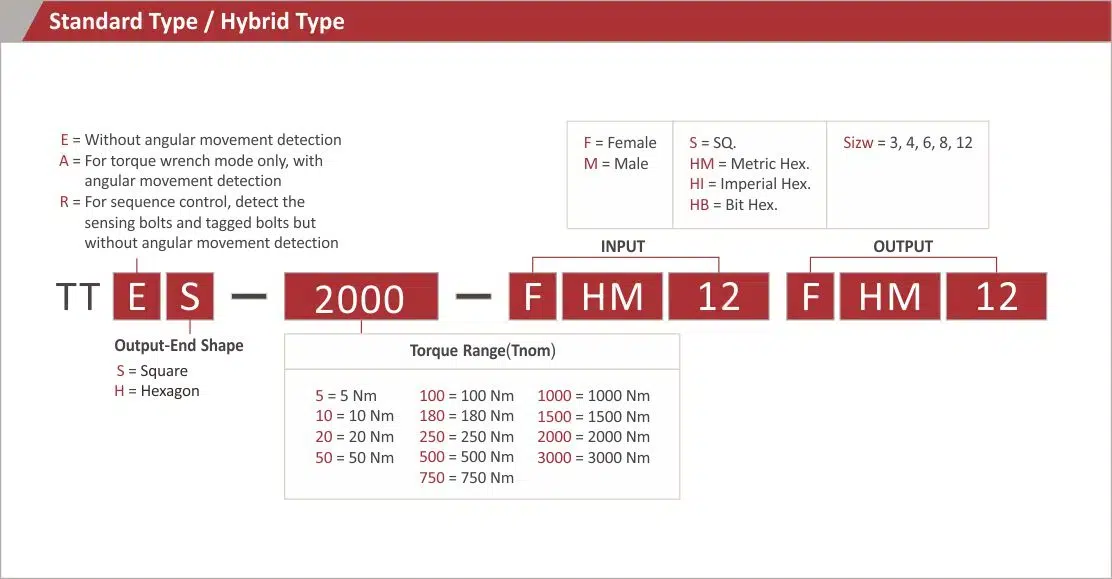

Tämän sarjan anturit voidaan valmistaa mittatilaustyönä tietynkokoisilla kuusikulmaisilla aukoilla vastaavia pultteja tai muttereita varten.

erä
Tnom	50 ~ 3000 nanometrisen	5 ~ 20 nanometrisen
teho	DC 3.7 V / 650 mAh	DC 3.7 V / 650 mAh
Mittausalue	10 % Tnom ~ 100 % Tnom	10 % Tnom ~ 100 % Tnom
Vääntömomentin resoluutio (Nm)	0.1 % Tnom	0.1 % Tnom
Tarkkuus (CW)	±1%	±1%
Tarkkuus (CCW)	± 2%	± 2%
Staattinen mitattu kulma	0 360 ° ~ °	0 360 ° ~ °
Kulman resoluutio (aste)	0.5 °	0.5 °
Suurin vääntömomentti (Nm)	100 % Tnom	100 % Tnom
Langaton viestintä	RF 2.4GHz / Bluetooth Bluetooth
Kaapeli	USB-tyyppi C
Laturi	USB (5V/1A)
Käyttölämpötila (° C)	0 ° C ~ 50 ° C
Säilytyslämpötila (°C)	-10 ° C ~ 60 ° C
